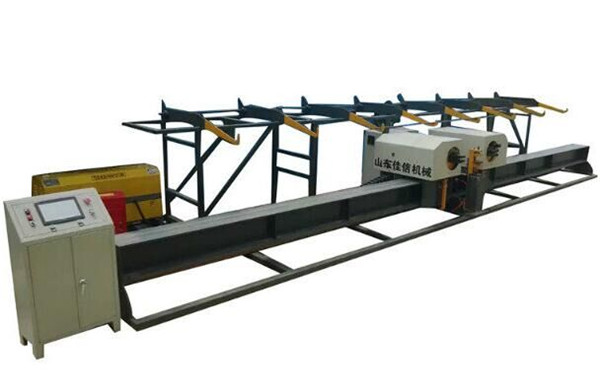

cnc steel bar bending center machine

1. Simple operation, automatic length measurement, automatic bending ug kusog nga prototyping.

2. Sayon ang pag-adjust sa distansya tali sa gitas-on sa pagproseso ug sa anggulo.

3. Computer programming, makatago sa gatusan ka mga graphics.

4. Duha ka paagi nga ang maalamon nga mobile bending makahimo sa 12 ka lihok sa ulo.

5. Ang taas nga produksyon sa efficiency. Ang kasagaran nga kapasidad sa pagproseso sa adlaw-adlaw mao ang 5500/1 nga mga tawo, nga makapuli sa 22 ka mga trabahante, nga labaw pa kay sa 10 ka higayon ang output sa tradisyonal nga kagamitan sa pagproseso.

6. Ang paggasto sa ekipo gamay, ang nahuman nga sayup nga pagproseso sa produkto gamay ra, ug ang gasto sa pagtrabaho gikunhoran.

7. Ang mga ekipo gihatagan og usa ka air pump aron sa paghatag sa tinubdan sa gas.

Ang block diagram sa proseso nga agay sa bending center sa intelihente nga steel bar:

Gisunod nga mekanismo sa pagbalhin sa bar sa baraybaron Pagbalhin-balhin sa mekanismo sa pagbalhin sa balabag (Mobile): Automatic steel clamping machine (sa wala), Automatic clamping mekanismo sa steel bar, Mobile steel bar automatic bending machine (tuo) Manual collection of finished products

Pagtrabaho nga prinsipyo:

---

Ang duha nga wala ug tuo steel bar automatic bending machine giabog sa nagkalainlain nga frequency frequency braking motors ug mga kadena sa duha ka pamaagi sa mekanismo sa paglihok, ug gi-assign sa ilang tagsatagsa nga posisyon. Sa diha nga ang steel bar kinahanglan nga gibawog, ang steel bar gidala ngadto sa drop hook pinaagi sa chain transfer buffer mechanism, ug ang steel bar gikuha sa panala sa slot sa duha ka automatic bending machine. Ang steel bar gikuptan sa hugot nga aparato, ug ang sistema sa pagkontrol magsugod sa sistema sa pagkontrol, aron ang frequency nga pagbag-o sa brake sa duha ka paagi nga traksyon nga mekanismo modala sa duha ka mga steel bar aron awtomatik nga moliko. Ang bending machine awtomatik nga ibalhin ngadto sa nabawog nga bahin sa steel bar; ang bending axis sa wala ug tuo nga duha ka steel bar automatic bending machine mahimo nga flexled sumala sa instruksyon aron makompleto ang usa ka bending nga pag-umol. Human mahuman ang pagporma sa steel bar nga nakumpleto sa ibabaw, ang duha-way traction mechanism magapadagan sa duha ka steel bar automatic bending machine aron mobalhin ngadto sa gibutang nga posisyon sa steel bar awtomatik. Ang tightening device nag-clamp sa steel bar ug gisubli ang paglihok nga aksyon ngadto sa steel bar hangtud makompleto ang pagkalunod sa steel bar, ang mekanismo sa clamping makapaluya sa steel bar ug himoon ang manwal. Ang natapos nga steel bar gikuha.

Human makompleto ang proseso sa bending sa steel bar, sublion ang mga aksyon sa ibabaw.

Modelo		GW-32
Bend Capacity		Rebar Diametro	Bend Angle
		6-28mm	+ 180 °
			-120 °
		32mm	+ 90 °
			-90 °
Pag-usbaw sa gikusgon nga paglihok (m / s)		0.6
Ang pagkasibu sa anggulo (°)		± 0.5
Ang gikusgon sa Bend (° / s)		60
Ang katukma sa gitas-on (mm / m)		± 1
Mini rebar nga gitas-on (mm)		470
Ang gitas		90
Gahum (kw)		15
Dimension (L * W * H)		12m * 2.1m * 1.6m
Timbang (T)		5
Kapasidad	Diametro (mm)	10 12 14 16 20 22 25 28 32
	Mga piraso	6  5  4  4  3 2  2  1  1

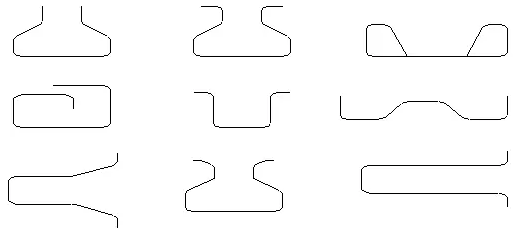

Usa ka panig-ingnan nga lahi

Balik-balik nga ilustrasyon

Dali nga mga Detalye

---

Kondisyon: Bag-o
Dapit sa Sinugdanan: Shandong, China (Mainland)
Ngalan sa Brand: JIAXIN
Numero sa Modelo: GW-32
Type sa Machine: bending machine
Raw Material: Steel Bar
Materyal / Metal nga Na-proseso: Carbon Steel
Gahum: Cnc, 15KW
Automation: Automatic
Dugang nga mga Serbisyo: bending
Sertipikasyon: ISO 9001: 2000, ISO9001: 2008
Ngalan sa produkto: GW32 CNC Steel Bar Bending Center Machine
Type: rebar bending
Kolor: Blue ug Yellow
Timbang: 5000kg
Bending Speed: 0.6m / s
Bending Precision: ± 0.5 °
Sukod: 12000 * 2100 * 1600mm
Bend Length Length Precision: ± 1mm
Gitapos nga Serbisyo Gitanyag: Mga Engineer nga magamit sa pag-alagad
